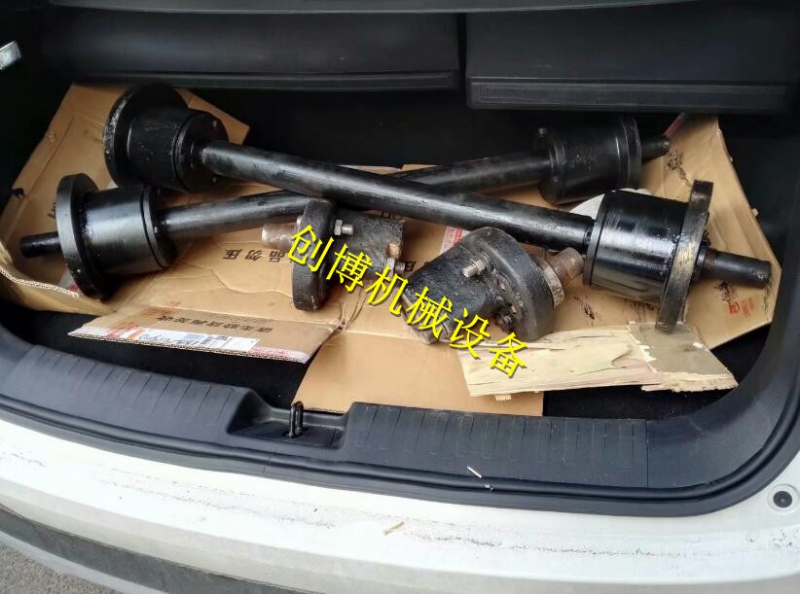

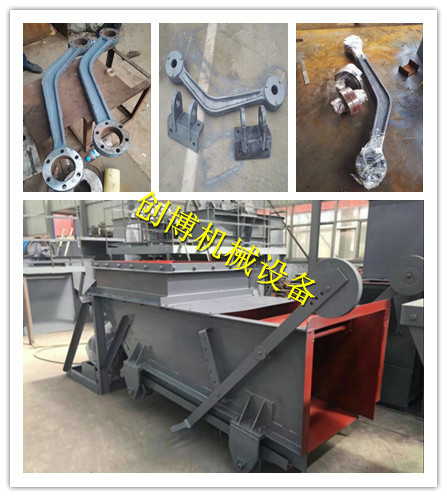

K2给煤机连杆曲柄毂 K3给煤机滚轮连杆底板

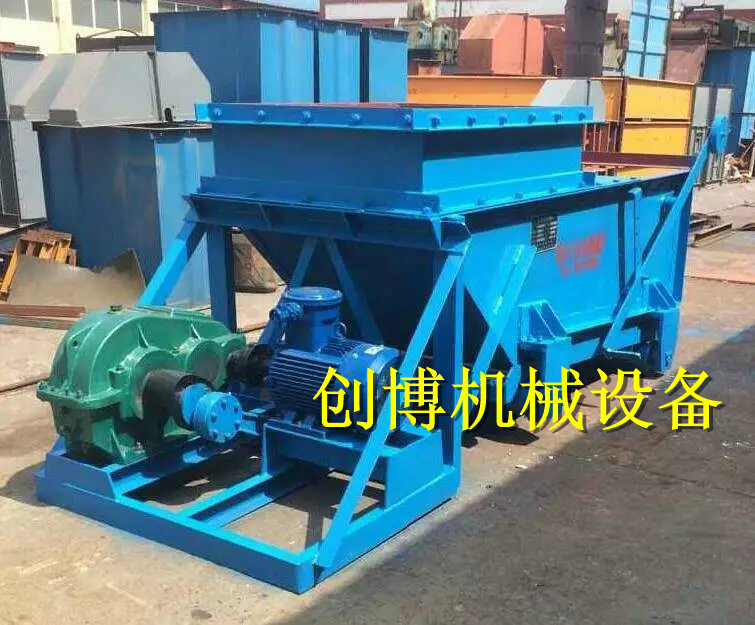

K型往复式给料机(往复式<给煤机)产品工作原理与结构说明：K型往复式给煤机<由机架、底板（给煤槽）、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动，煤均匀地卸到其他设备上。
本系列往复式给料机<可根据需要设有带漏斗、不带漏斗两种形式。给煤机设有两种结构形式：
1、带调节闸门2、不带调节闸门，其给料能力由底板行程来达到。K型往复式给料机(往复式<给煤机)产品主要特点:1、工作可靠、寿命长，重量轻，体积小，维护保养方便。
2、结构简单，运行可靠，调节安装方便；采用封闭式框架结构，大大提高了机架的刚度。
3、装有限矩型液力偶合器，能满载启动，过载保护。
4、给料量可达1200t/h（煤）,是目前较大的往复式给料机。
5、采用了先进的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高。
6、侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。
7、驱动装置对称布置，并采用双推杆，使整机爱力均衡，传动平稳，消除了底板往复时的扭摆现象。
8、底板有立向筋板，并用三道通长托辊支承，保证了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。
9、衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用，降低维修费用。
说明:
1.K型往复式给料机<有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。
2.调调节闸门时,其给料量受调节闸门控制。3.一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660电压电机,防爆电机,其它型号减速机等。K型往复式给煤机安装说明：K型往复式给煤机给煤机体（或漏斗）是固定在料仓口下，在安装前需要找平，将机架与料仓口用螺栓紧固，然后再将传动平台找正，H形架与机架、传动平台焊牢。
减速机、电机找正，调节好后，螺栓紧固。K型往复式给煤机使用与维护：K型往复式给煤机安装后需空负荷试车2小时，滚动轴承温升不可大于600C。调节给料能力时，将曲柄部位销轴拨出，松动螺母、转动曲柄，按曲柄壳的位置“1、2、3、4”选择固定，将销轴插入，紧固销轴和螺母即可。
K2给煤机连杆曲柄毂 K3给煤机滚轮连杆底板
